1.防火隔断结构

　　a）安装前检查分区的外观质量。

　　b）在支架臂上设置两个特殊的钩形螺栓，将隔板固定在电缆支架上；使分区垂直或平行于支架，并确保整体处于同一水平。螺栓头不应暴露太长时间，应使用特殊垫圈，如图所示。

　　电缆桥架的防火屏障

　　c）隔板之间的接头，螺栓和特殊垫圈之间应有50mm的重叠。安装工艺间隙和较大部分间隙采用有机防火材料密封。

　　d）用隔板密封孔时，应牢固固定并保持平整。固定方法应符合设计要求，如图所示。

　　阻止分区的固定

　　阻止分区的固定

　　2，有机防火堵塞施工

　　a）有机防火阻隔材料应嵌入要在施工过程中密封的孔隙中，如图所示。

　　有机防火材料

　　b）按照设计要求在电缆周围缠绕一层有机防火阻挡材料时，应按图所示均匀包装。

　　有机防火材料

　　c）当隔板与有机防火堵料结合使用时，有机防火堵料应略高于隔板。上部需要形状规则，铝合金框架可以成形，如图所示。

　　铝合金框架

　　铝合金框架

　　d）电缆预留孔的两个孔和电缆保护管应用有机阻挡材料紧密密封。嵌入喷嘴的阻挡材料的深度应不小于50mm，预留的孔应平坦，如图所示。

　　保护管端口

　　3.无机防火堵塞施工

　　a）根据要密封的孔的大小，严格按照产品说明的要求。当孔面积大于0.2m，并且可以使用行人时，应使用无机隔板来加强底板。

　　b）用无机防火阻隔材料建造防火墙时，应光滑平整，无角落和毛刺。

　　c）防火墙应放置在电缆支撑（支撑）框架上，结构应牢固；电缆应设有预留孔，底部应设有排水孔。

　　4，防火包施工

　　a）安装前必须对电缆进行必要的修整，并检查防火袋是否有损坏。不要使用损坏的防火袋。

　　b）在电缆周围缠绕有机防火阻挡材料，将防火盖插入间隙，防火包装应如图所示交叉堆叠。

　　桥梁防火包

　　c）在电缆轴中使用防火包装时，首先放置一个与轴孔下端孔相同尺寸的防火隔板，防火袋的堆叠必须密实，如图所示。

　　电缆防火包

　　d）在建造带防火袋的防火墙时，在防火墙的底部应用砖支撑的支撑物。如图所示。

　　防火防火墙

　　5，自粘防火带施工

　　根据产品说明的要求，在施工和施工前应布置电缆。允许将多根小截面电缆捆扎成自粘防火带，端部间隙用有机防火材料紧密密封。

　　6，防火涂料施工

　　a）施工前清除电缆表面的灰尘和油污。在涂漆前均匀搅拌涂料（按一定比例）并控制适当的稠度。b）使用水平放置的电缆时，应沿电缆方向均匀刷涂；对于垂直铺设的电缆，应从上到下涂漆，涂漆次数需要2至3次，厚度为1mm，厚度应均匀均匀，每次刷涂间隔不应为小于指定的时间。有关详细信息，请参阅涂层技术指标的规格，如图所示。

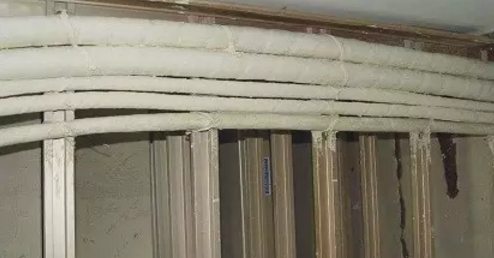

　　电缆涂有防火涂层

　　c）当电缆密集包装或捆扎时，应逐一涂漆而不会泄漏。

　　成品展示图片

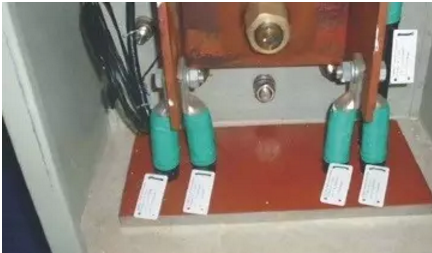

　　电缆用防火材料密封

　　电缆涂有防火涂层在桥上
